MotorDriverBoard的图形化编程

概述

MotorDriverBoard驱动板可驱动4路直流电机,2路编码电机,2路步进电机,8路舵机(可以外接电源),驱动电流达2A。该驱动板专门针对arduino uno R3与Arduino mega 2560主板设计,可以直接插接到Arduino Uno与Arduino mega 2560上使用,主板集成了1个无源蜂鸣器,2个RGB LED灯,1个红外接收头。还预留上PS2插口,Uart接口,I2C接口,超声波避障模块插口等传感器接口,非常方便外接各种传感器模块。

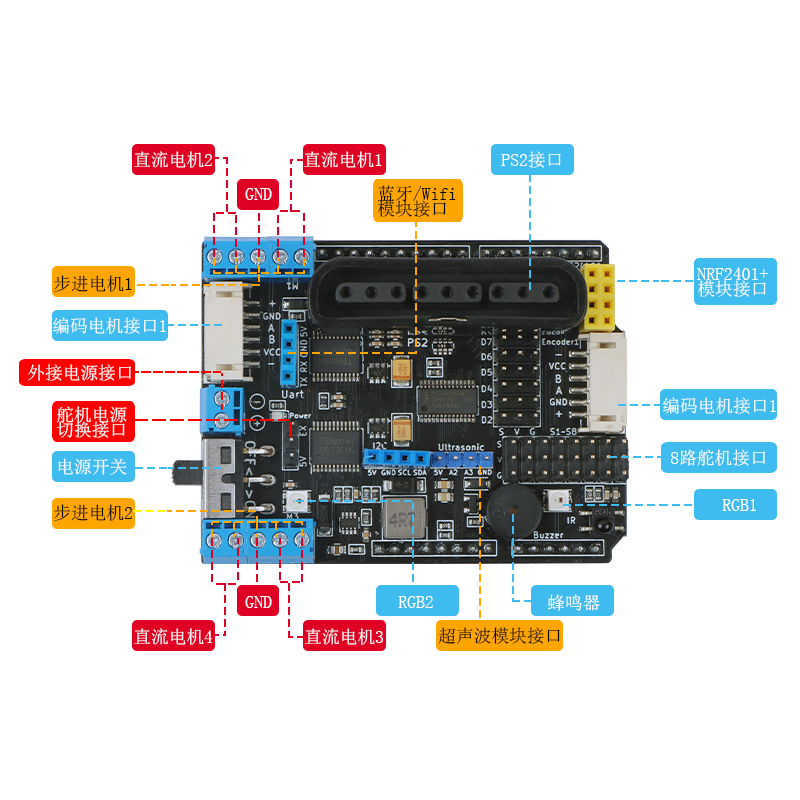

驱动板介绍

1569738155(1)

用MagicBlock为MotorDriverBoard编写、上传程序 进入MagicBlock使用教程

在MagicBlock上打开MotorDriverBoard扩展

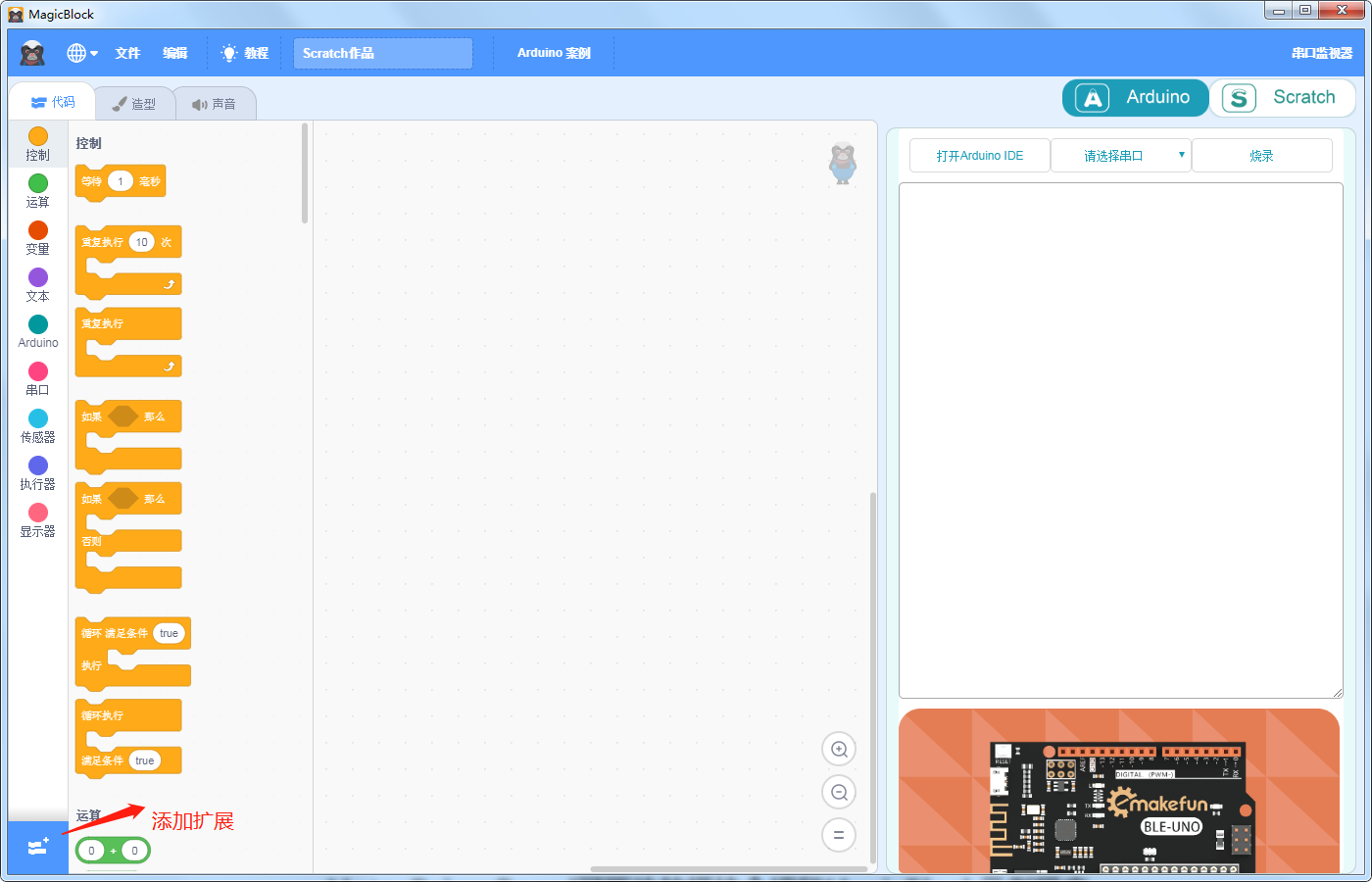

首先,我们需要把模式切换为Arduino模式,因为打开MagicBlock时默认为Scratch模式,我们点击右上角的Arduino按钮就可以了,然后点击界面左下角的蓝色按钮添加扩展

1569740054(1)

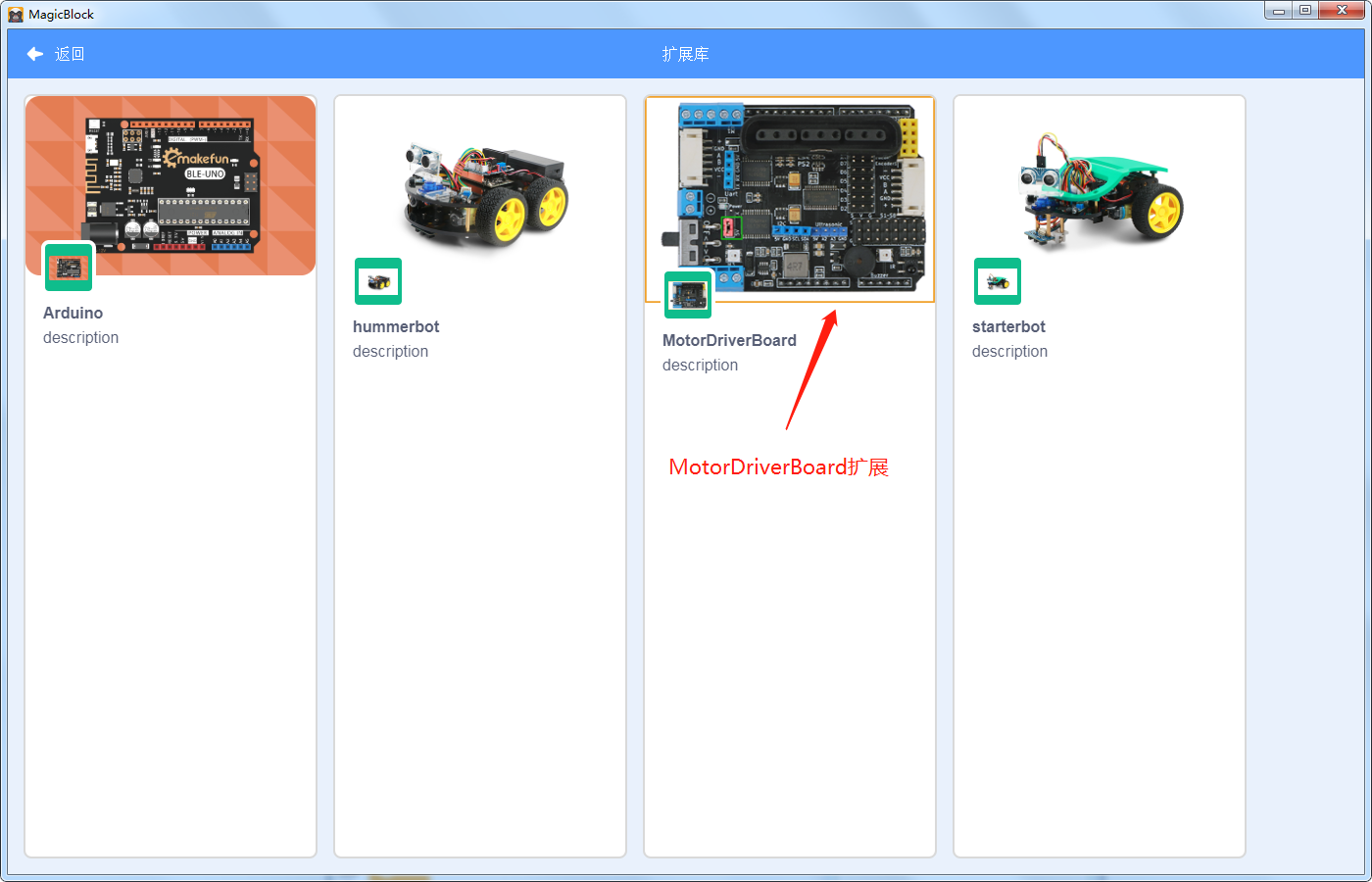

出现选择扩展界面,鼠标左键选择MotorDriverBoard扩展

1569739975

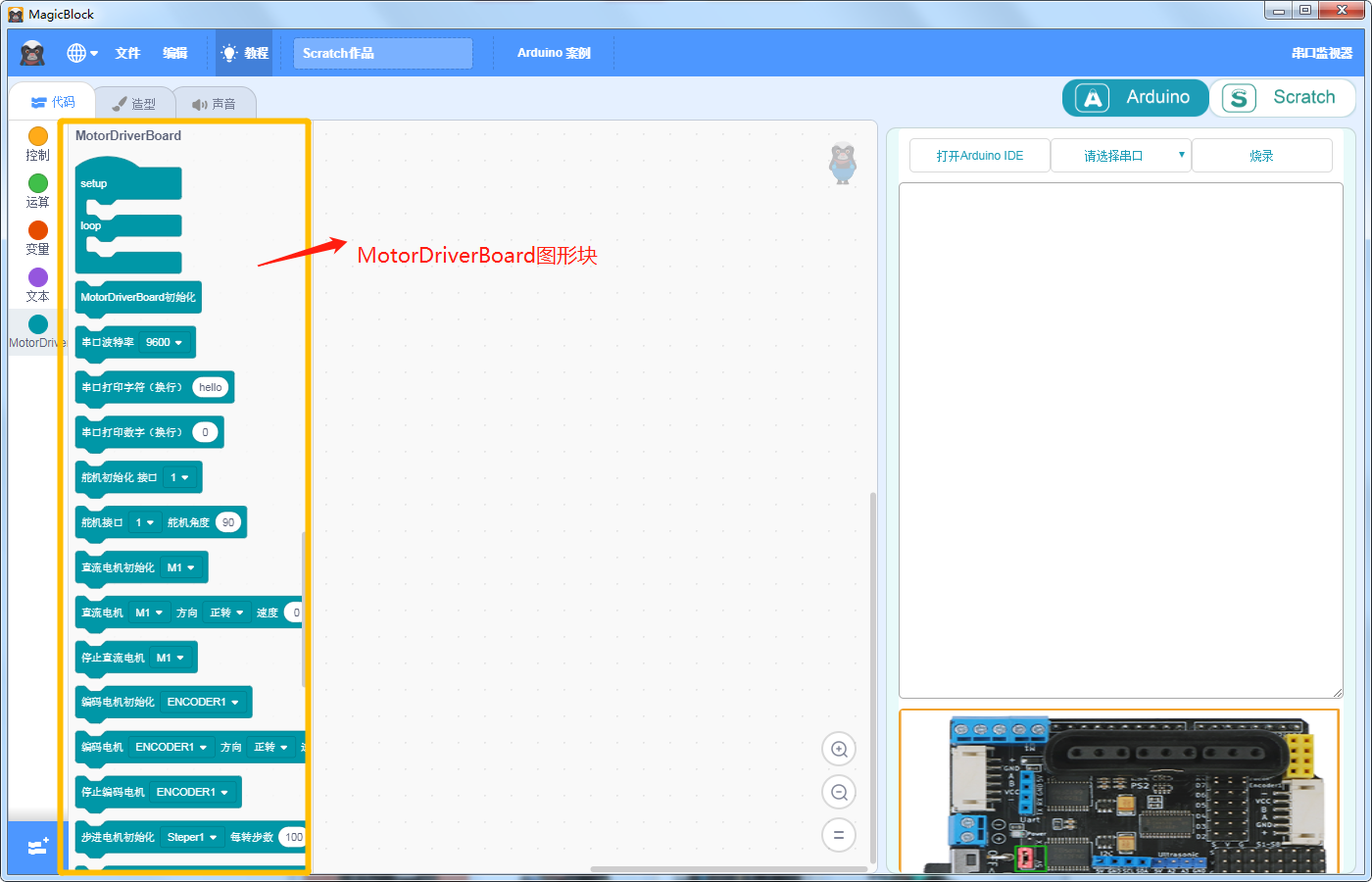

选择好MotorDriverBoard扩展后,我们的图形块区域就会出现MotorDriverBoard这个扩展了,它包含了MotorDriverBoard所有的用来编程的图形块

1569740151(1)

如何使用MotorDriverBoard图形块

MotorDriverBoard的第一个图形块是setup/loop图形块,这个图形块是主图形块,MotorDriverBoard的每个程序都要第一个用到它,而且MotorDriverBoard的其他图形块都要放进这个图形块的setup或loop中,setup中都是放初始化的图形块,如直流电机初始化,RGB初始化等,它们都只执行一次,而且搭建任何程序都需要把MotorDriverBoard初始化图形块放在setup里的第一位,由于MotorDriverBoard有3.0,4.0和5.0三个版本,所以在使用MotorDriverBoard初始化图形块的时候需要在下拉框选择对应的版本,loop中需要放一些可能多次执行的图形块,比如直流电机正转,反转,设置RGB灯的颜色,设置蜂鸣器播放的声音等

1569740541(1)

U8T1LW{Y@QVILPW0PKCXU_B

MotorDriverBoard可驱动的模块介绍和MagicBlock示例程序

直流电机

驱动直流电机

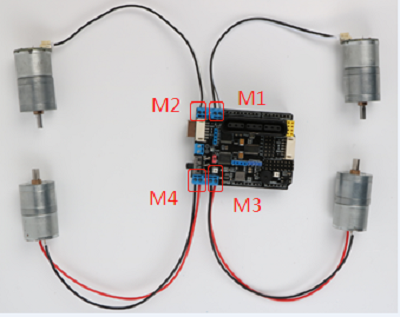

MotorDriverBoard有4个直流电机接口,分别是直流电机接口M1,直流电机接口M2,以及直流电机接口M3,直流电机接口M4,可通过端子直接将直流电机连接到驱动器上

1573886024(1)

MagicBlock示例程序

5M716R5O2U647}}5X7ZA9OP

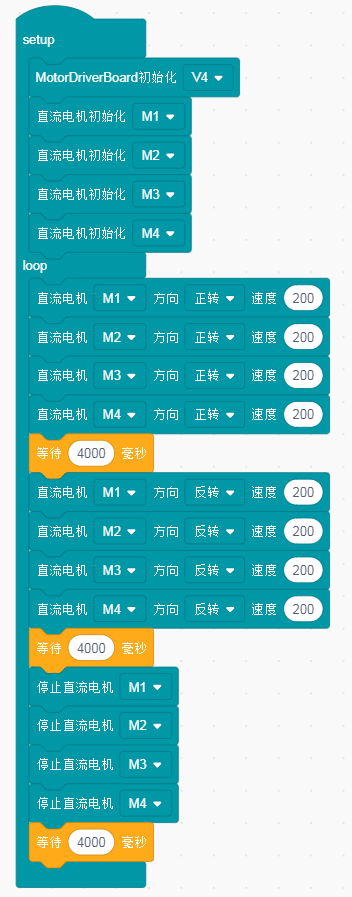

用MagicBlock搭建这样一个程序上传到MotorDriverBoard的主控板上,连接好电机,开通电源后,可以看到电机1和电机2不停的正转5秒再反转5秒

步进电机

驱动步进电机

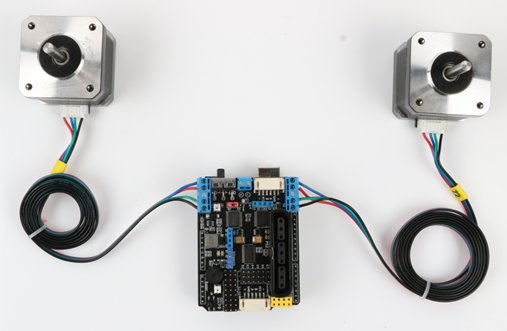

MotorDriverBoard有两个步进电机的端口,步进电机的工作电压在5~12V之间,如果步进电机的工作电压太低或者太高,会出现烧毁电机或者驱动板崩溃的现象,而且在驱动电机的时候还应该保证电池的电量充足

1569742340(1)

MagicBlock示例程序

stepper

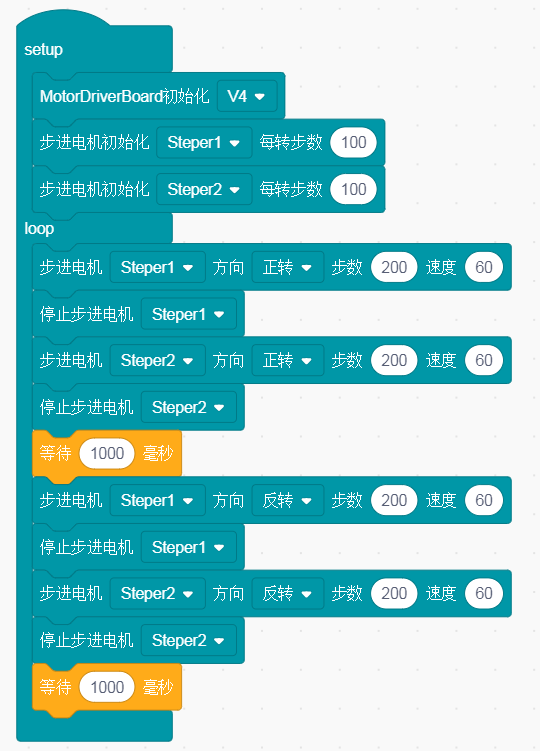

用MagicBlock搭建这样一个程序上传到MotorDriverBoard的主控板上,连接好步进电机,开通电源后,可以看到步进电机1和步进电机2正转一圈停止两秒后两个电机再反转一圈,重复执行这个过程

编码电机

驱动编码电机

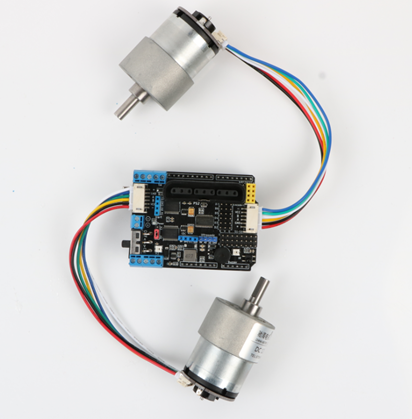

MotorDriverBoard有两个编码电机的接口,编码电机的工作电压在5~12V之间

1569742482(1)

MagicBlock示例程序

coder

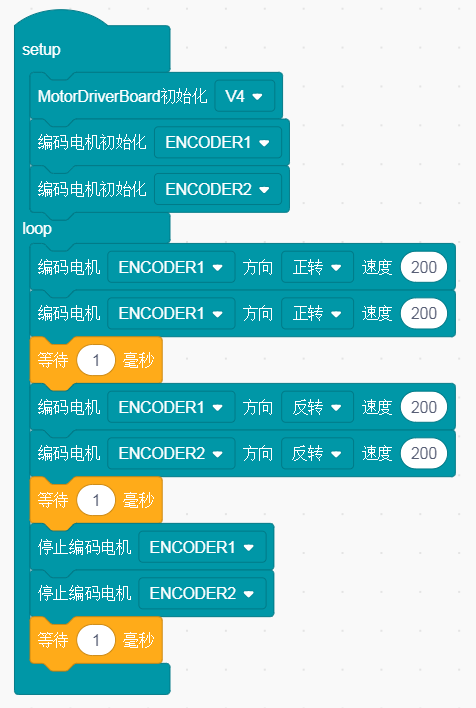

用MagicBlock搭建这样一个程序上传到MotorDriverBoard的主控板上,连接好编码电机,开通电源后,可以看到编码电机1正转,编码电机2反转

RGB

RGB WS2812 简介

WS2812 RGB LED灯是三通道带驱动控制,其内部包含了智能数字接口数据锁存信号整形放大驱动电路,还包含有高精度的内部振荡器和15V高压可编程定电流输出驱动器。同时,为了降低电源纹波, 3个通道有一定的延时导通功能,这样在帧刷新时,可降低电路纹波安装更加简便。WS2812 RGB LED灯与传统灯不同,灯内部集成了驱动控制专用芯片,只需一条信号线即可控制一颗灯珠或多个模组

MagicBlock示例程序

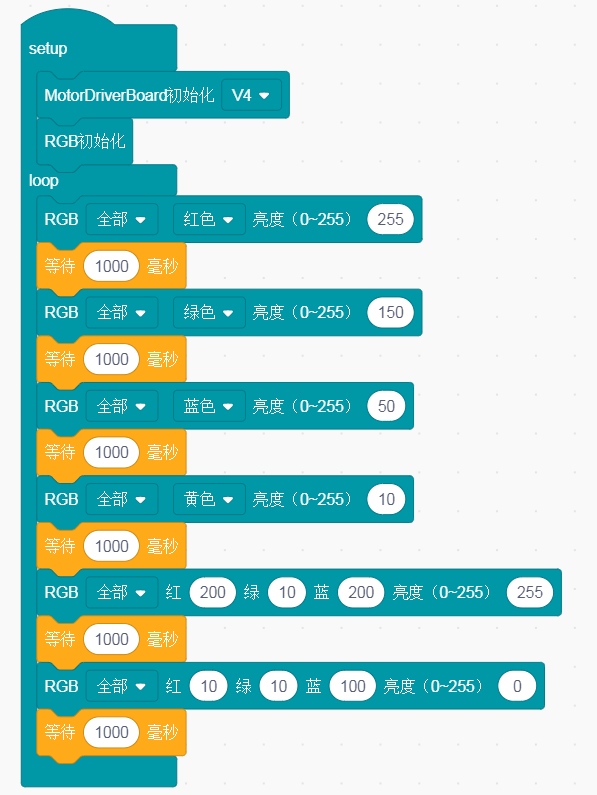

rgb

用MagicBlock搭建这样一个程序上传到MotorDriverBoard的主控板上,打开电源,可以看到两个RGB灯颜色以及亮度的变化

蜂鸣器

驱动蜂鸣器

MotorDriverBoard驱动板上面有一个无源蜂鸣器,可以通过编写程序控制蜂鸣器播放提示音或者播放音乐

1569743377(1)

MagicBlock示例程序

buzzers

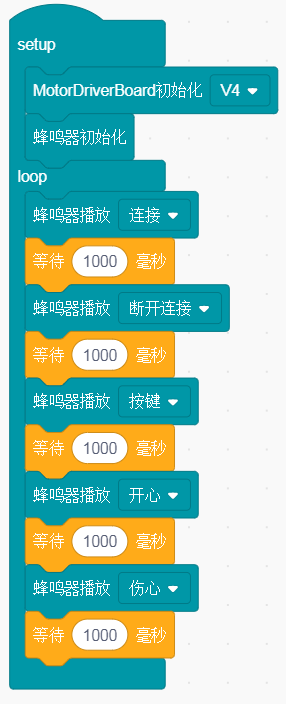

用MagicBlock搭建这样一个程序上传到MotorDriverBoard的主控板上,打开电源,可以听到蜂鸣器播放“连接”和“断开连接”等音效

舵机

驱动舵机

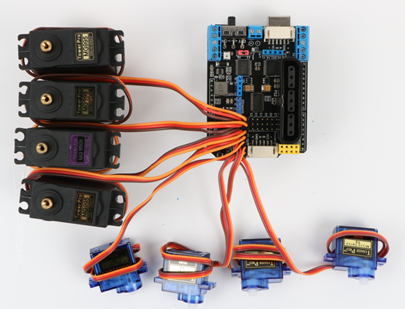

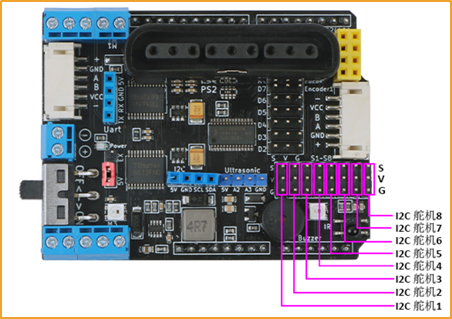

MotorDriverBoard驱动板可以驱动8路舵机,驱动板上的舵机引脚位置(红外接收头上方排针),设地线引脚(G),电源引脚(V)和信号引脚(S),三个引脚分别与舵机的相应引脚,也可以通过I2C通讯控制舵机

1573869731(1)

1569743726(1)

MagicBlock示例程序

servo

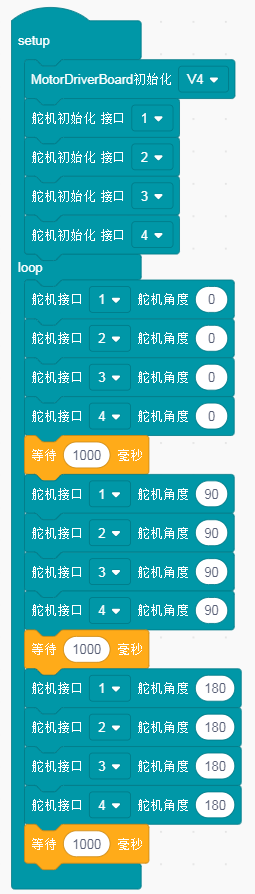

用MagicBlock搭建这样一个程序上传到MotorDriverBoard的主控板上,连接好舵机,开通电源后,可以看到舵机1,2,3,4号舵机都以0度,90度和180度的角度每秒转动一次

超声波模块

驱动超声波模块

MotorDriverBoard驱动板上留有四线超声波模块接口,四个引脚分别是电源引脚(vcc),超声波信号发射引脚(A2),超声波信号接收引脚(A3),地线(GND), 四个引脚分别和超声波模块的相应引脚连接

1569744722(1)

MagicBlock示例程序

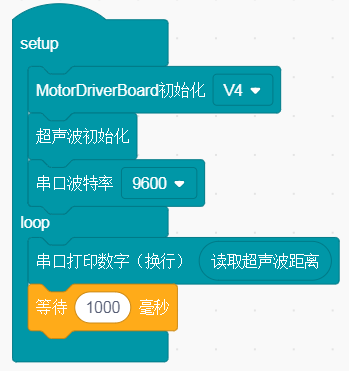

ultrasonic

用MagicBlock搭建这样一个程序上传到MotorDriverBoard的主控板上,连接好超声波,开通电源和串口监视器后,可以在串口监视器中看到超声波测到的距离(cm)

红外遥控

驱动红外遥控

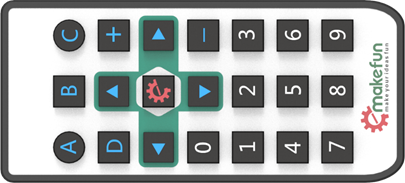

MotorDriverBoard驱动板上有一个红外遥控接收探头,使用时只需将扩展板插到Arduino上,有红外编码信号发射时,经红外接头处理后,输出为检波整形后的方波信号,并直接提供给单片机,执行相应的操作来达到控制电机的目的

1569745821(1)

1573869995(1)

MagicBlock示例程序

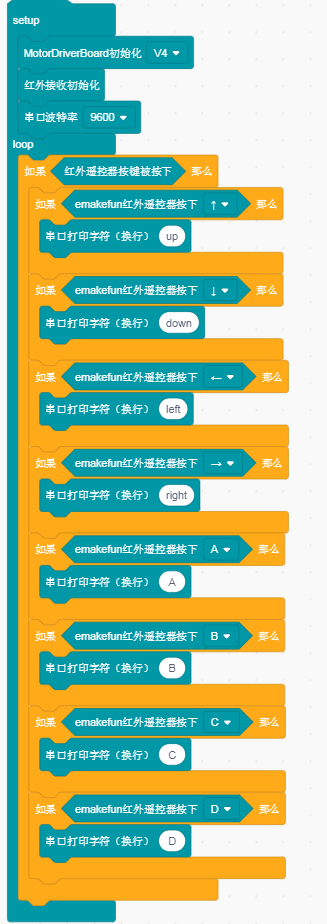

irremote

用MagicBlock搭建这样一个程序上传到MotorDriverBoard的主控板上,开通电源和串口监视器后,红外遥控器按下上,下,左,右,串口就会打印出对应的字符

PS2

驱动PS2遥控

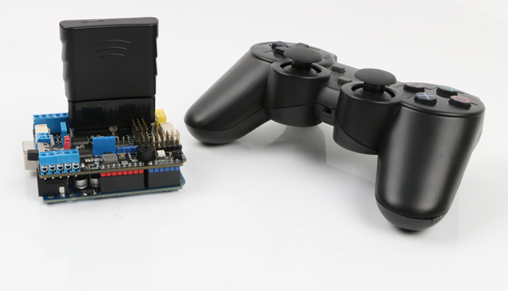

MotorDriverBoard驱动板上有一个PS2端口,可将PS2红外接收头直接插到PS2端口,PS2手柄由手柄和接收器两个部分组成,手柄需要两节7号1.5V供电,接收器的电源和arduino使用同一电源,电源范围为3~5V,不能接反,不能超电压,过压和反接,都会使接收器烧坏。手柄上有个电源开关,ON开/OFF关,将手柄开关打到ON上,在未搜索到接收器的状况下,手柄上的灯会不停的闪,在一定时间内,还未搜索到接收器,手柄将进入待机模式,手柄上的灯将灭掉,这时,按下“START”键,唤醒手柄

1569746133(1)

MagicBlock示例程序

ps21

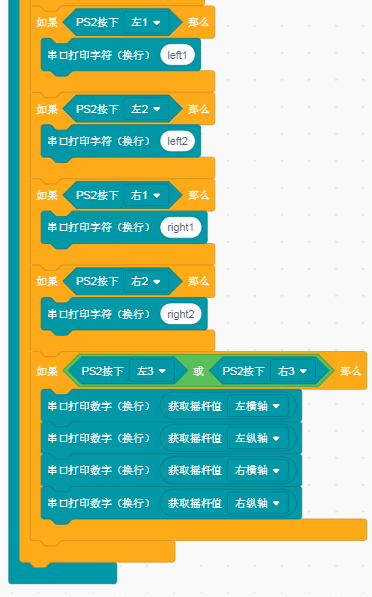

ps22

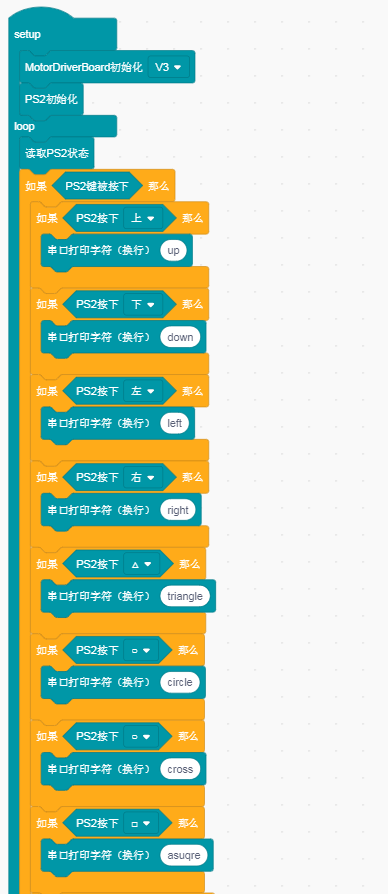

用MagicBlock搭建这样一个PS2控制RGB等颜色的程序上传到MotorDriverBoard的主控板上,连接好PS2,打开电源和串口监视器,按下PS2的上下左右键,串口会打印对应的字符,按下摇杆并转动,可以看到串口打印出左右摇杆的值

Nrf24L01

驱动Nrf24L01

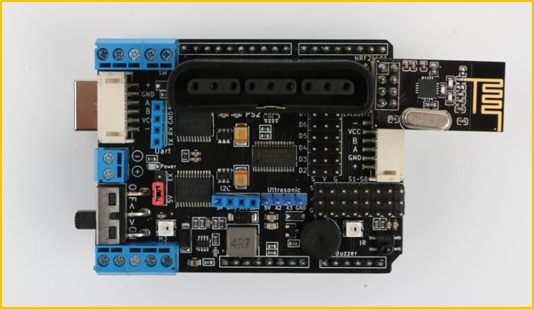

nRF24L01+模块是Nordic公司基于nRF24L01芯片开发成的2.4G无线通讯模块。采用 FSK 调制,内部集成Nordic自己的 Enhanced Short Burst 协议。可以实现点对点或是 1 对 6 的无线通信。无线通信速度最高可达2M(bps),NRF24L01有收发模式,配置模式,空闲模式,关机模式四个工作模式,MotorDriverBoard驱动板上有一个Nrf24L01接口

1569747239(1)

1569747249(1)

MagicBlock示例程序

send

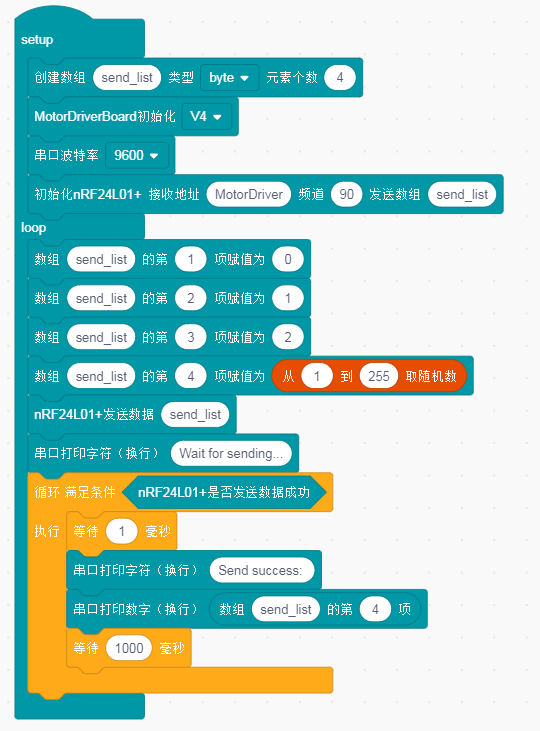

​ 发送程序

receive

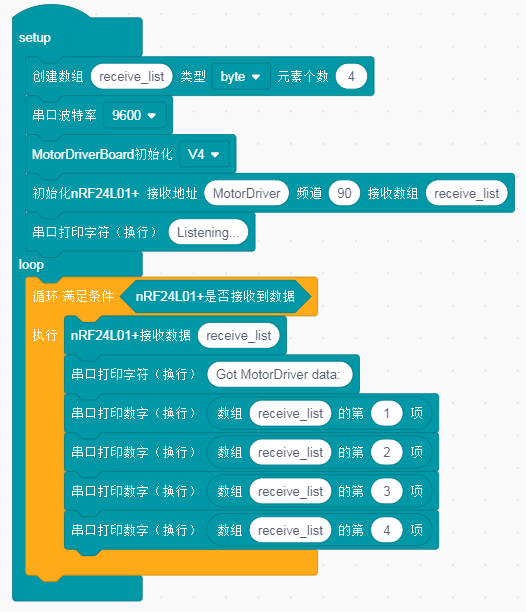

​ 接收程序

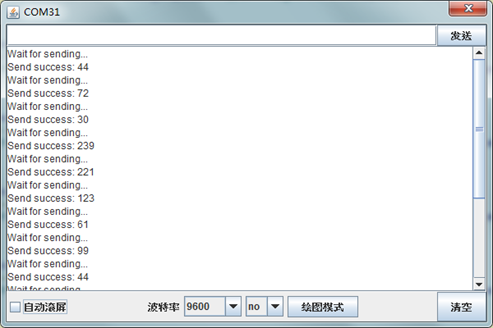

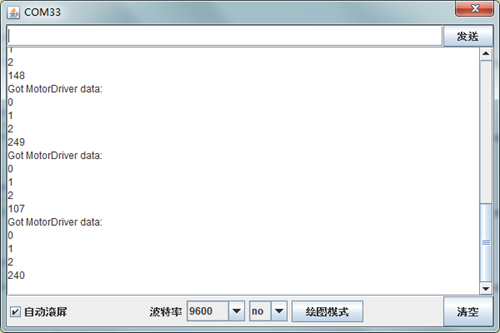

给两块都搭载MotorDriverBoard驱动板的主板分别上传发送和接收程序,接好Nrf24L01模块,打开电源和串口监视器,就可以看见串口正在打印Nrf24L01接收到的值

1573868432(1)

1573868442(1)

经典应用程序

​ 为了方便大家用MagicBlock为自己制作的四驱车编程,我们在MagicBlock加入了初始化四驱车的图形块以及PS2操控四驱车、nRF24L01+操控四驱车、红外遥控四驱车和蓝牙操控四驱车的示例程序,有这方面爱好和需求的朋友可以参考下面的经典应用程序

PS2操控四驱车

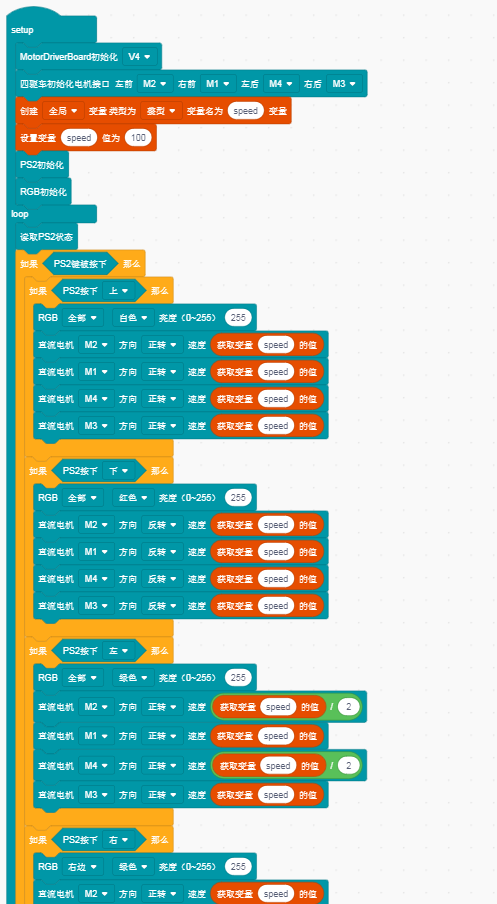

​ 前面已经通过串口打印PS2按键的方式介绍过MotorDriverBoardD的 PS2图形化编程,现在我们扩展一下PS2的功能,让它来操控一辆有MoterDriverBoard驱动的四驱小车,这里的示例程序供参考,此程序是通过PS2的八个按键来操控四驱车的方向和速度

ps24wd1

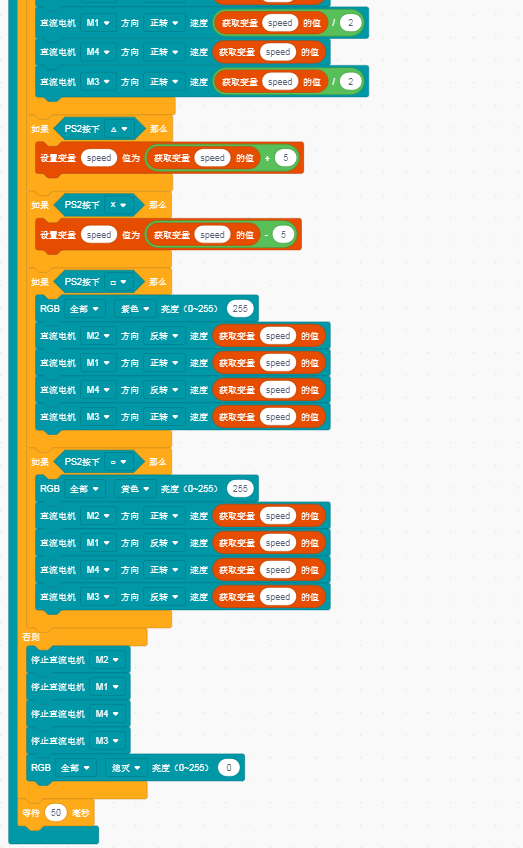

ps24wd2

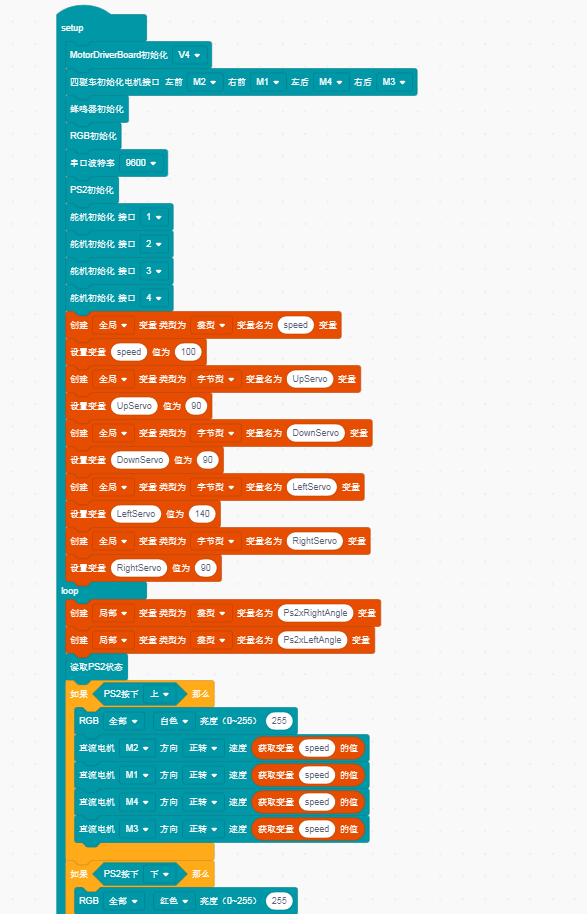

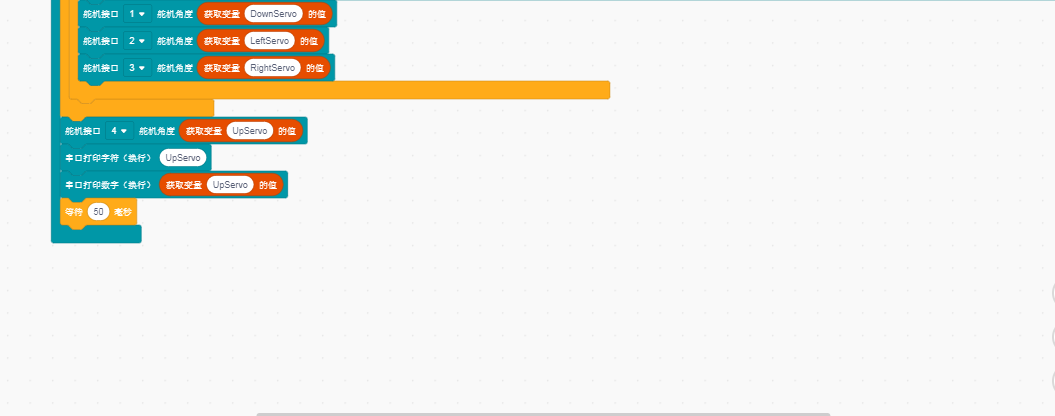

PS2操控机械臂四驱车

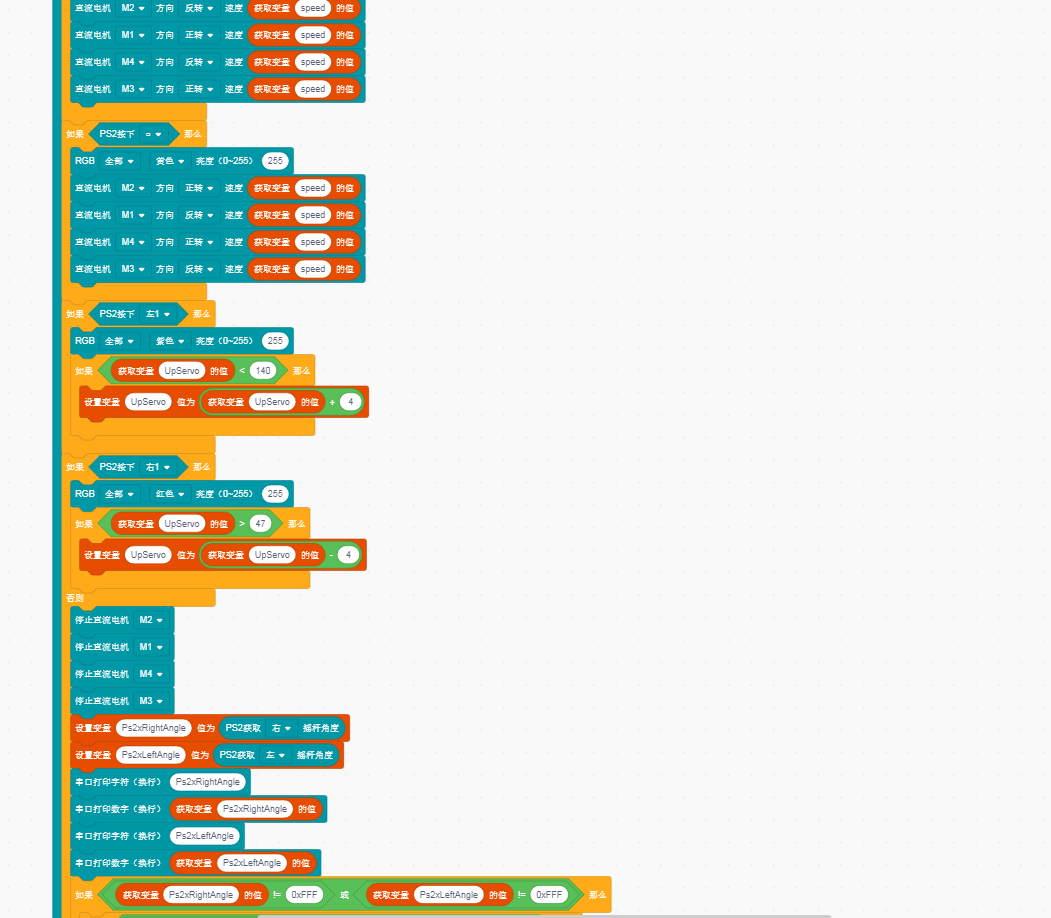

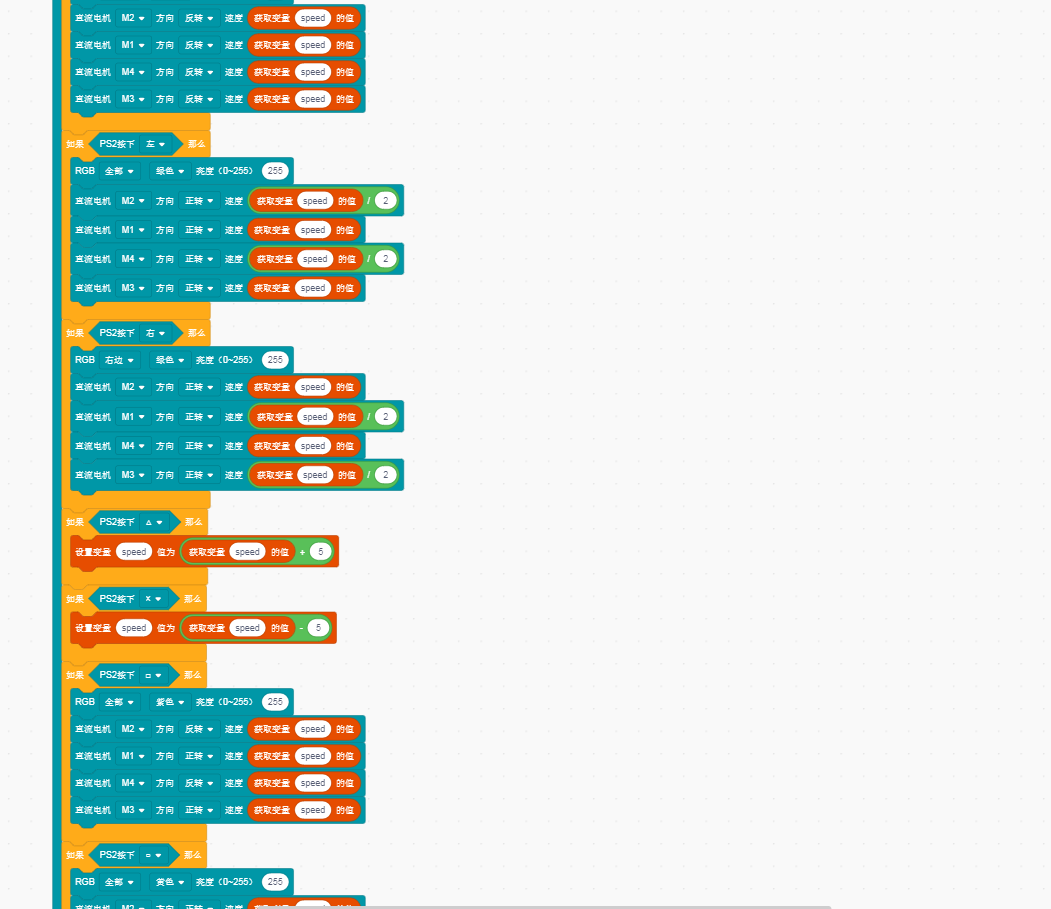

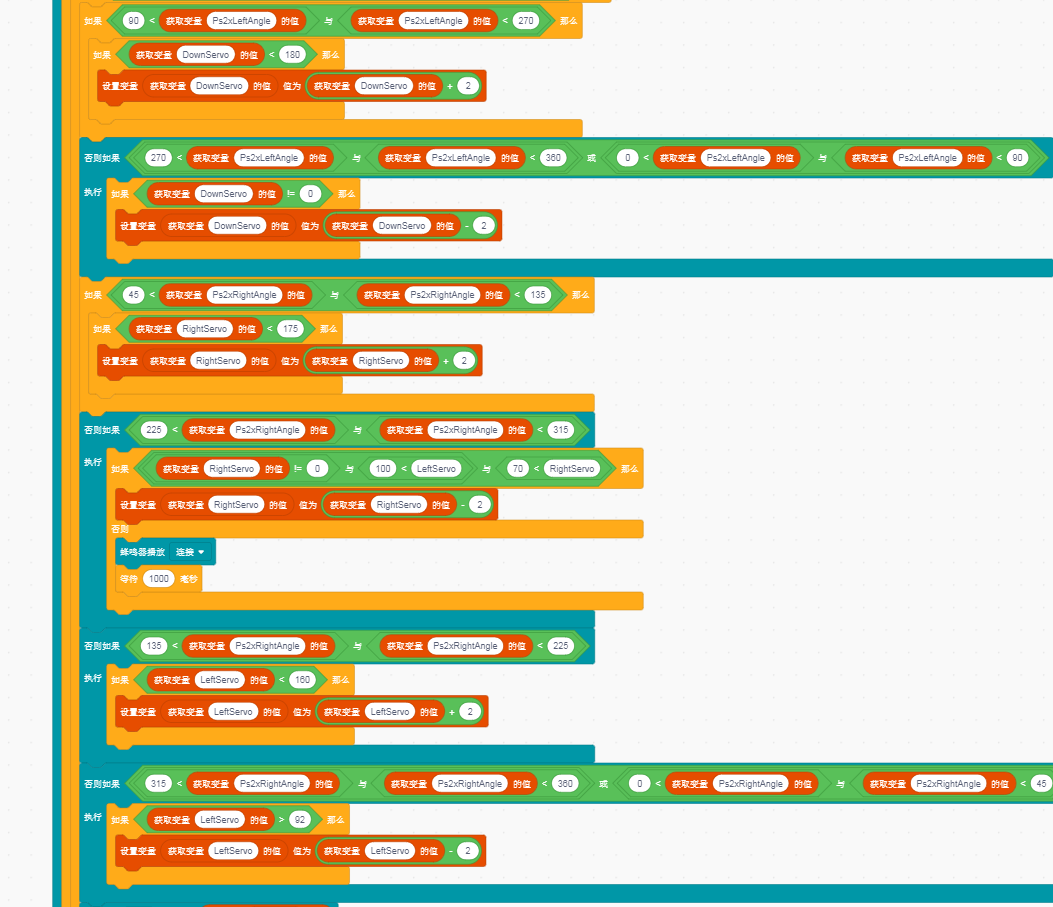

MotorDriverBoard支持8路舵机,我们为MotorDriverBoard搭配的机械臂用到了4个舵机,PS2操控机械臂四驱车的程序原理是在PS2操控四驱车的程序上添加了用摇杆控制舵机的程序,实现了8个按键控制四驱车行驶方向和速度,左边摇杆控制机械臂的左右移动,右边摇杆控制机械臂的上下移动,左边第一个侧键是合上机械臂的钳子,右边第一个侧键是打开钳子

ps24wdservo

1573883122(1)

1573883157(1)

1573883188(1)

1573883215(1)

nRF24L01+操控四驱车

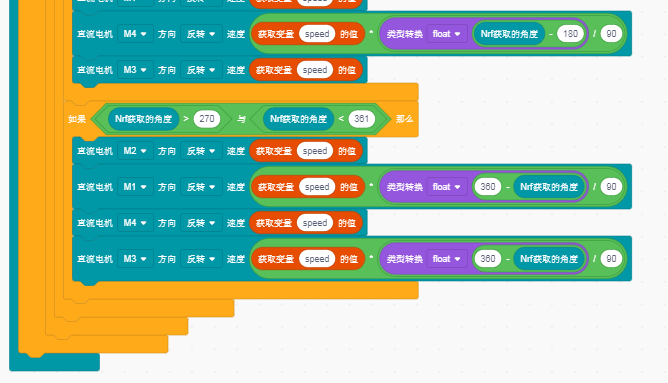

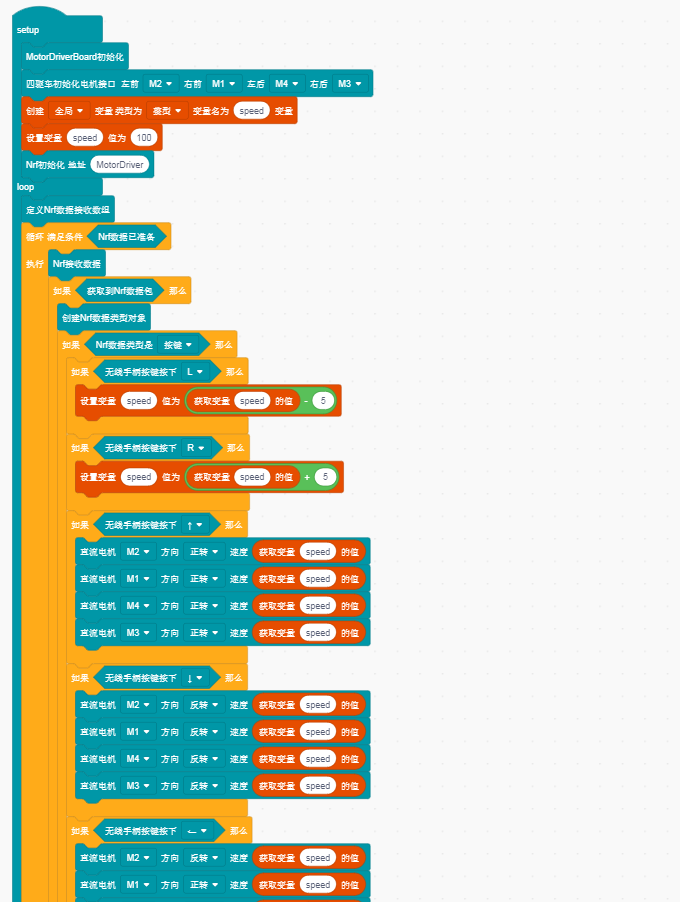

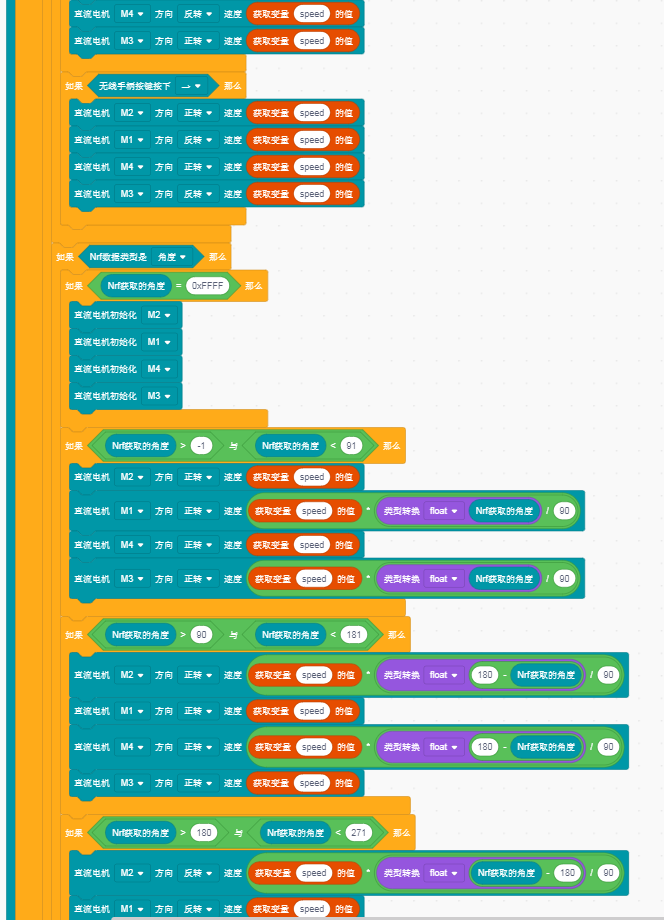

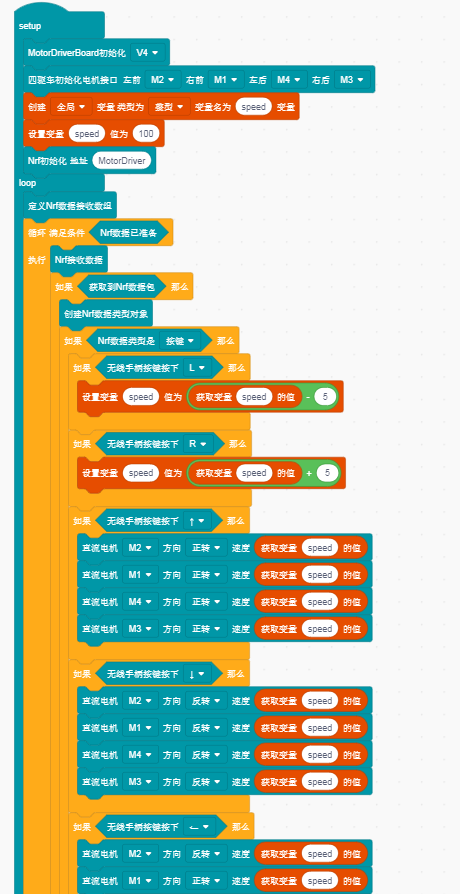

​ nRF24L01+操控MotorDriverBoard四驱车需要用到我们的无线手柄,通过无线手柄的按键来操控四驱车,这与PS2按键操控四驱车原理类似,不同的是无线手柄的右边四个按钮控制前后左右,左边的遥控来获取角度值,让四驱车按照获取的角度转弯。

nrf4wd

1573883898(1)

1573883926(1)

1573884012(1)

红外遥控器操控四驱车

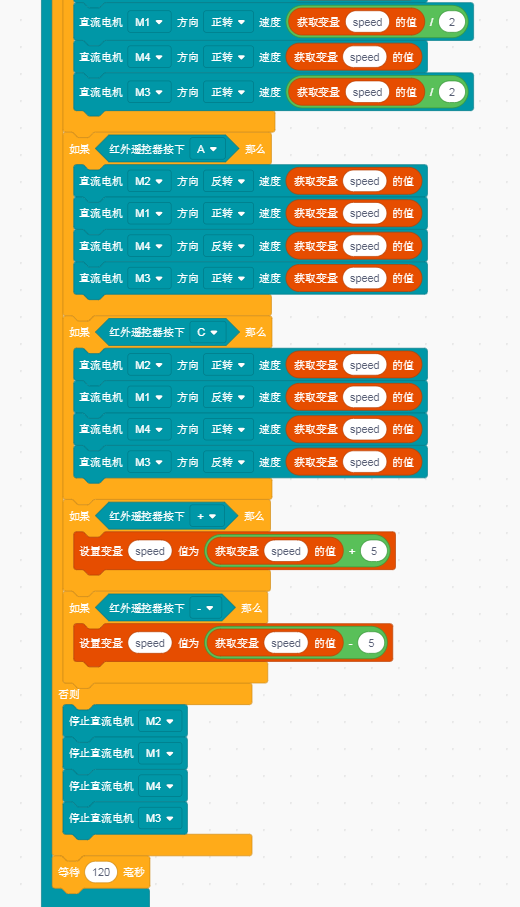

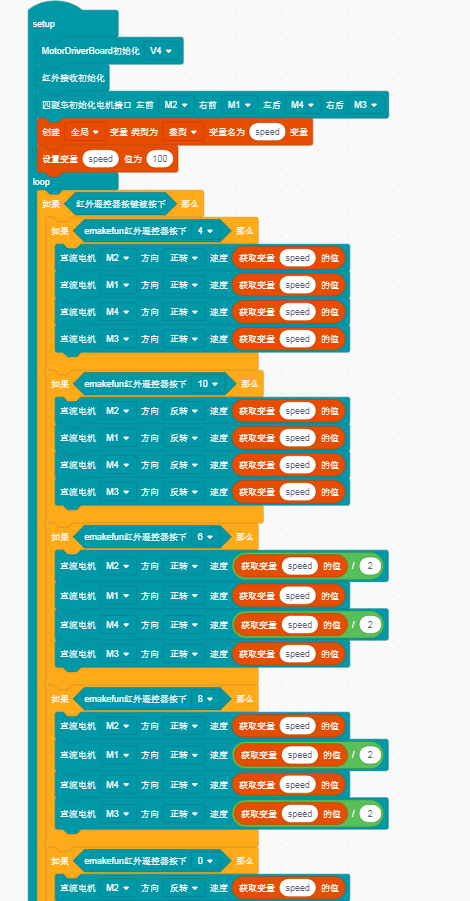

​ 红外遥控的测试程序我们已经写过,现在我们可以做一个红外遥控操控四驱车的程序,上下左右操控四驱车方向,A左自旋,C右自旋,+加速,-减速

ir4wd

1573884678(1)

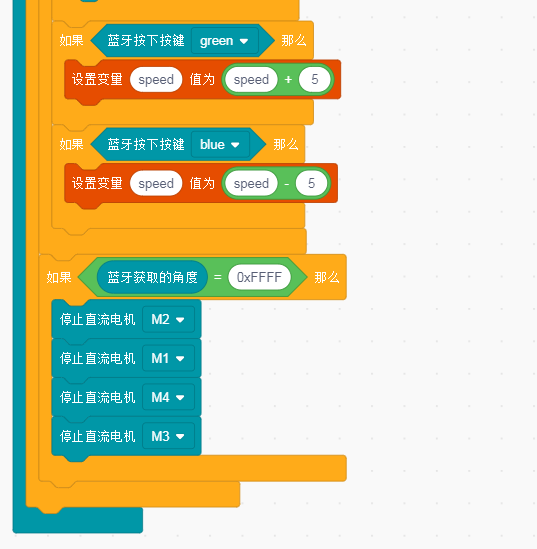

蓝牙操控四驱车

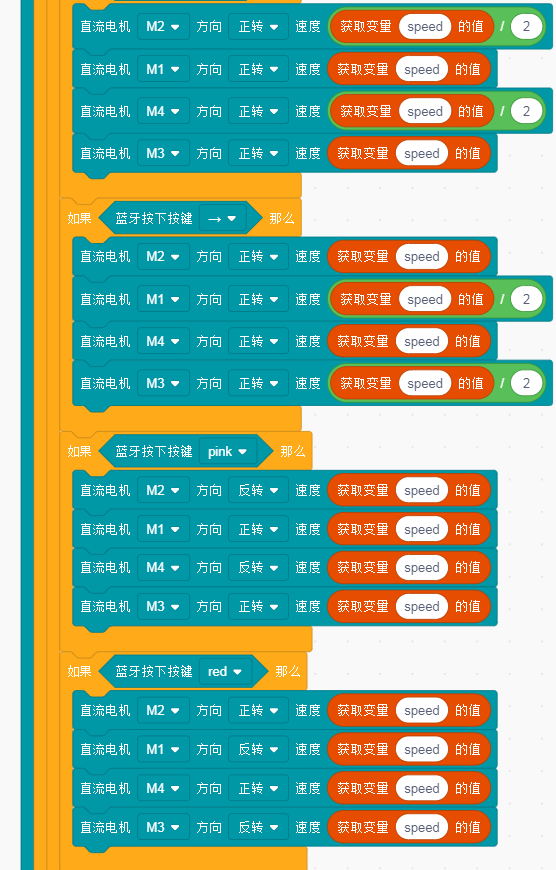

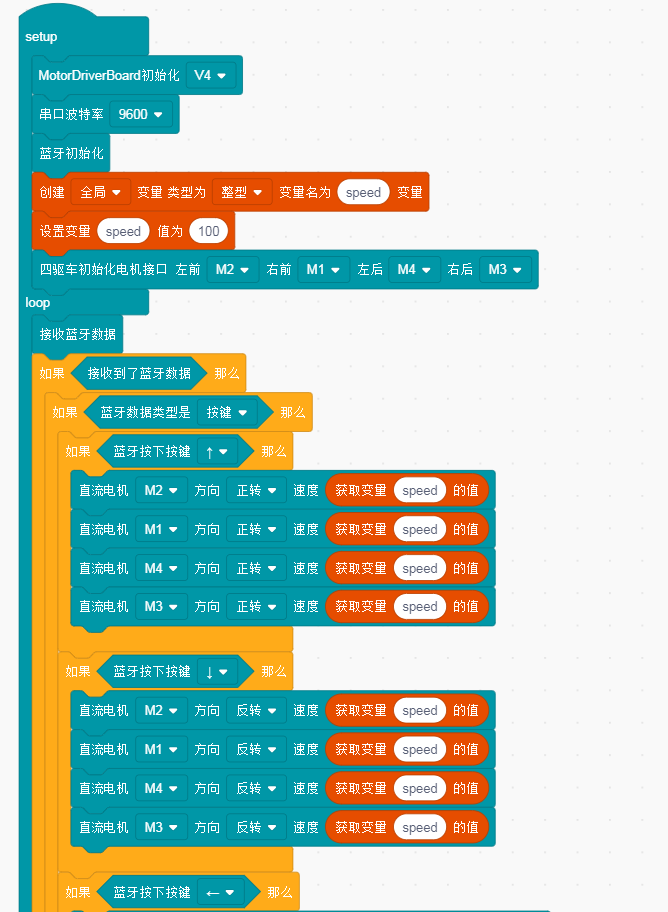

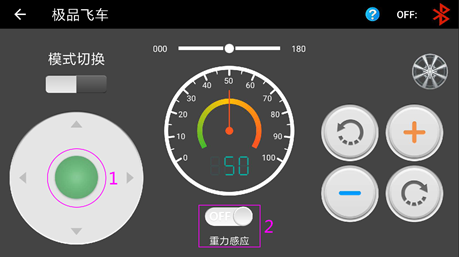

​ MotorDriverBoard电机驱动板上搭载了蓝牙插口,将蓝牙模块插入插口中,就可以用手机的蓝牙连接了,首先我们先下载emakefun 手机APP,打开APP后,选择一辆四驱小车如Hummerbot进行蓝牙连接,我们需要给驱动板编写一个蓝牙操控程序后,就可以进入APP蓝牙操控界面控制四驱车了

1574165795(1)

bluetooth4wd

1574165896(1)

1574165916(1)
