TM1650数码管显示模块规格书
模块图
概述

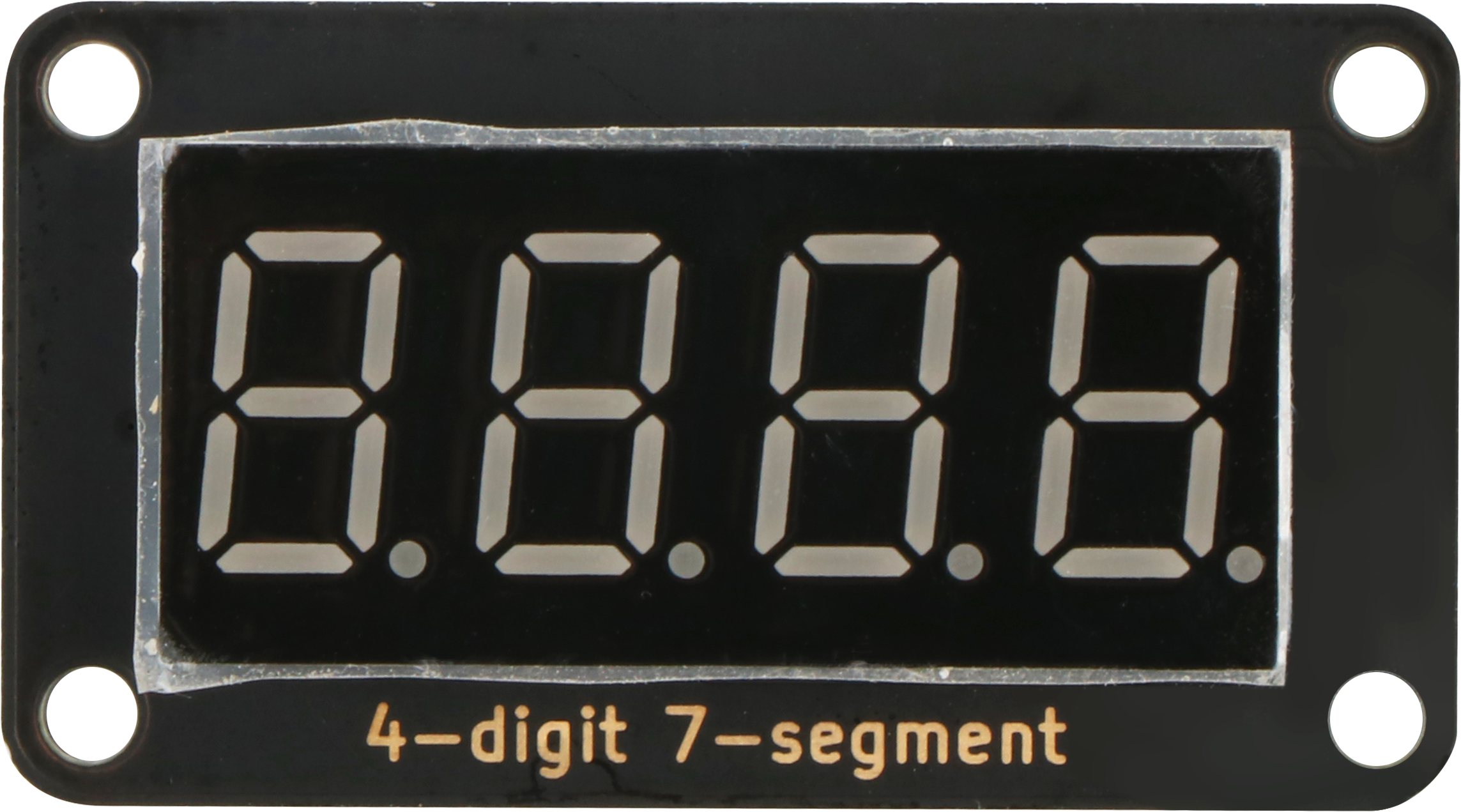

4位7段数码管由一个12管脚的4位7段共阳极数码管和一个控制芯片TM1650构成。该模块采用沉金工艺，外观更加美观，同时采用防插反接口，操作更加安全，插口一边有大写字母IIC表示该模块采用IIC协议通信。此产品可以应用在显示数字的设备上。
原理图
模块参数
| 引脚名称 | 描述 |
|---|---|
| G | GND 地线 |
| V | 5V电源引脚 |
| DIO | 数据引脚 |
| CLK | 时钟引脚 |

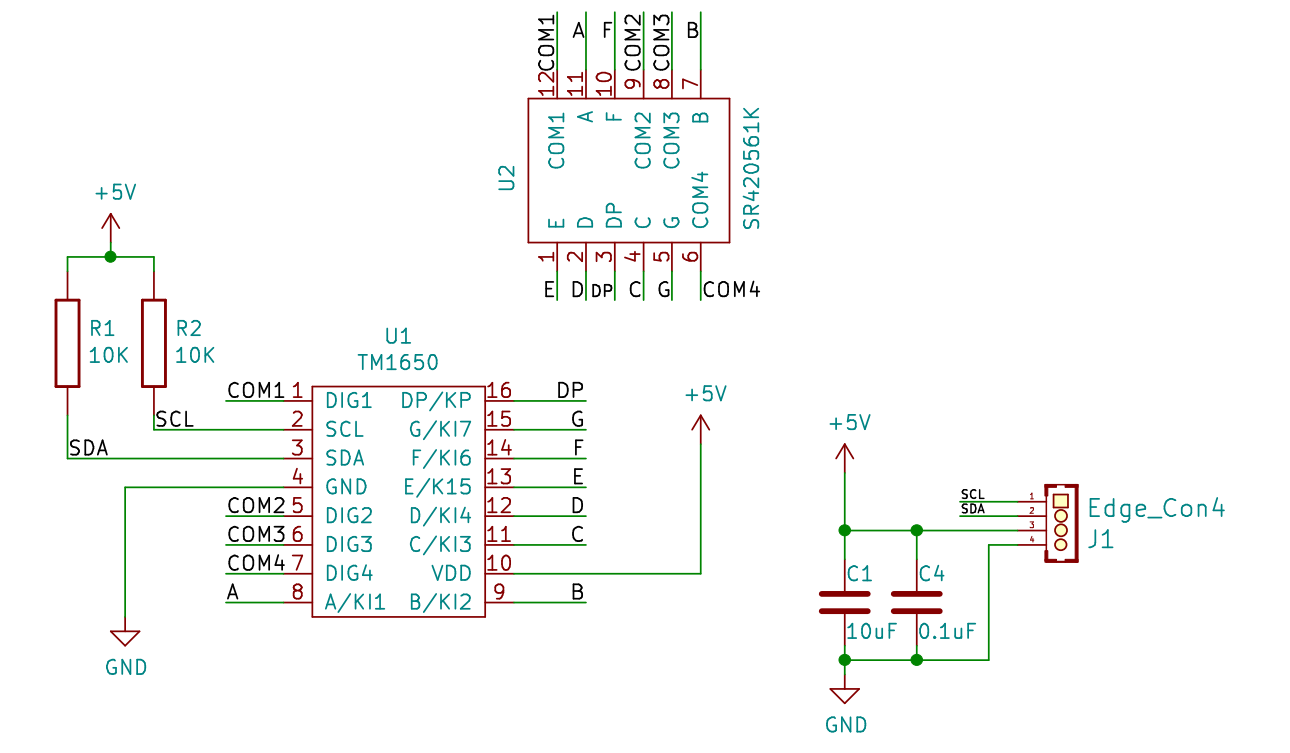

详细原理图

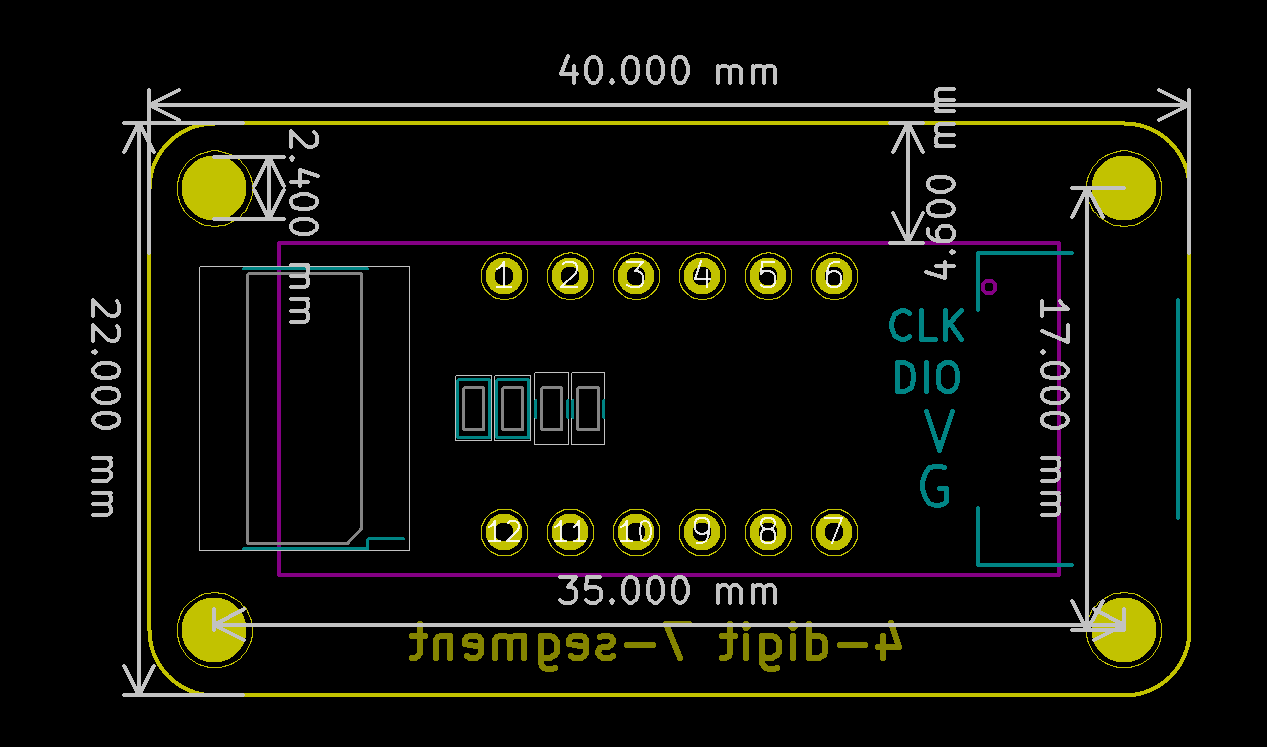

机械尺寸
4位7段数码管由一个12管脚的4位7段共阳极数码管和一个控制芯片TM1650构成。该模块采用沉金工艺，外观更加美观，同时采用防插反接口，操作更加安全，插口一边有大写字母IIC表示该模块采用IIC协议通信。此产品可以应用在显示数字的设备上。
| 引脚名称 | 描述 |
|---|---|
| G | GND 地线 |
| V | 5V电源引脚 |
| DIO | 数据引脚 |
| CLK | 时钟引脚 |
