按键模块

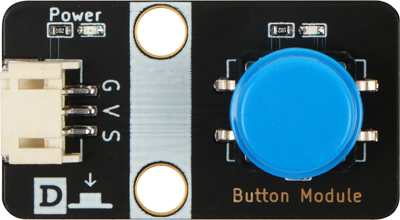

1. 实物图

2. 概述

​ 按键也称之为轻触开关，使用时以满足操作力的条件向开关操作方向施压，开关闭合接通；当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。如图，正常情况下，按键的 1和2、3和4 脚是相连的；当我们按下按键时，四个脚相互接通；松开按键时，恢复正常状态。 ​ 我们的模块正常连接上后，模块的红色power灯亮起，当按键按下时，模块输出低电平，并且信号蓝色灯亮起，松开后蓝色灯熄灭，输出高电平。

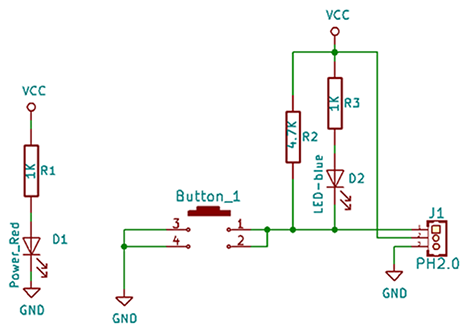

3. 原理图

原理图下载

4. 模块参数

引脚名称	描述
G	GND
V	VCC
S	信号数字输出，按下时低电平，松开时高电平

• 供电电压：3V3/5V

• 连接方式：PH2.0 3PIN防反接线

• 模块尺寸：40x22.5mm

• 安装方式：M4螺钉兼容乐高插孔固定

5. 机械尺寸图

6. 示例

6.1 Arduino UNO使用教程

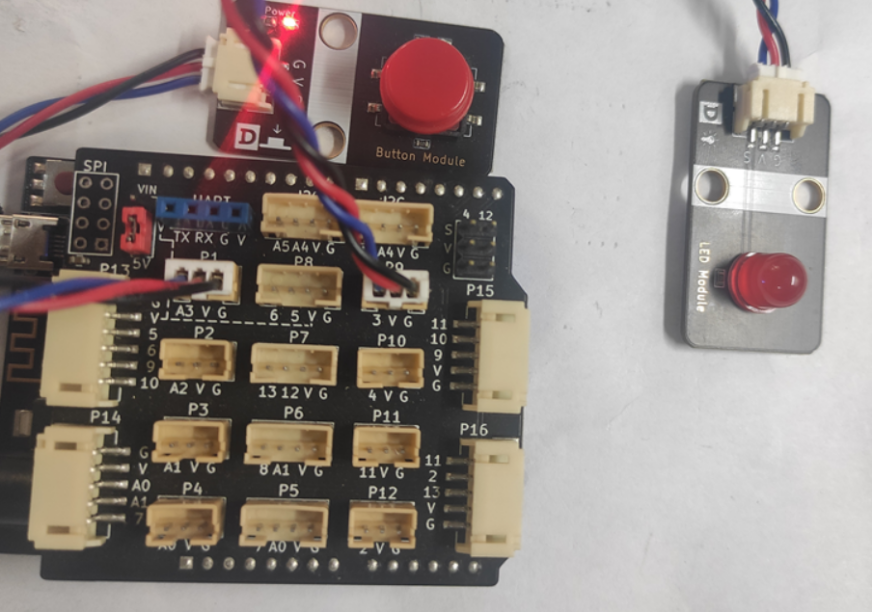

6.1.1 接线

按键模块接P1(A3口），LED模块接P9（3口）；

接线端口可自行更改，只需注意编程时调节端口，本教程全按照示例接口进行。

6.1.2 Arduino示例程序

下载示例程序

int led_out = 3;//定义LED引脚
int keypad_pin = A3; //定义按键引脚
int Button_value;
void setup()
{
  pinMode(led_out,OUTPUT); //初始化LED连接的引脚为输出引脚
  pinMode(keypad_pin,INPUT); //初始化按键连接的引脚为输入
}
void loop()
{
  Button_value = digitalRead(keypad_pin); //读取按键输入引脚的值
  if (Button_value == LOW)
  {
      digitalWrite(led_out,HIGH); //如果读取值为低即按键按下去了，LED亮
  }
  else
  {
      digitalWrite(led_out,LOW); //如果读取值为低即按键没有按下，LED灭
  }
}

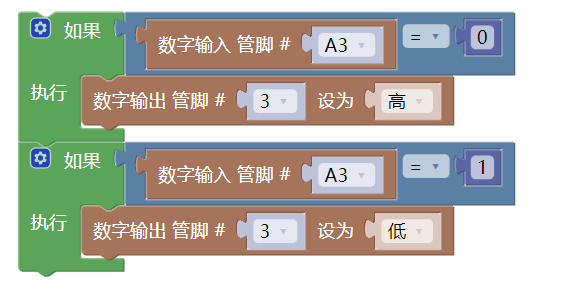

6.1.3 Mixly示例程序

下载示例程序

6.2 microbit示例程序

动手试一试

6.3 ESP32-MicroPython示例程序

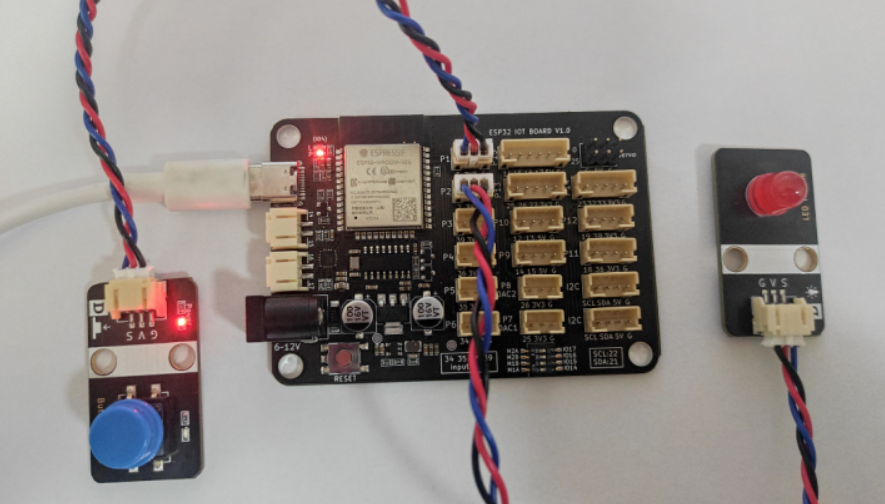

按钮模块通过3Pin线接在主板P1（5号）口；

LED模块通过3Pin线接在主板P2（2号）口；

接线端口可自行更改，只需注意编程时调节端口，本教程全按照示例接口进行。

示例程序下载

from machine import Pin
button = Pin(5, Pin.IN)  #按键端口
led = Pin(2, Pin.OUT)  #LED端口
while True:
    if button.value() == 0:
        led.value(1)
    else:
        led.value(0)

7. 实验结果

器件连接好线之后，将上述程序烧录到主板之后，给主板通电，按下按键将使得LED点亮，松开则灯灭。通过按键的按下与松开，触发按键的信号口输出高低电平,通过判断信号口的高低电平状态，控制LED灯的亮与灭的状态。我们的按键模块按下时，输出低电平，否则输出高电平，达到目的。
