继电器规格书

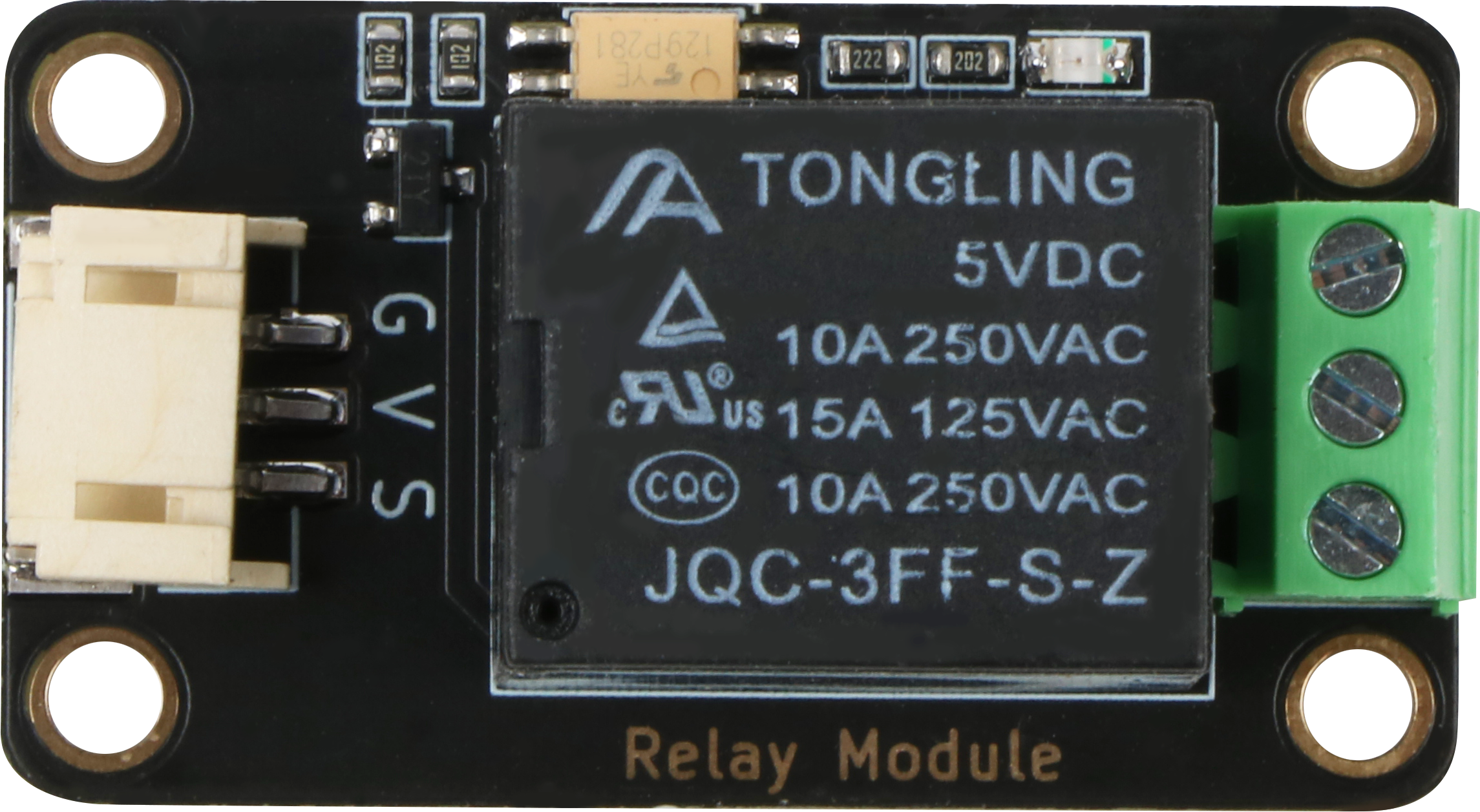

模块图
概述
继电器是一种电控制器件。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关” 。故在电路中起着自动调节、安全保护、转换电路等作用。特别适合于单片机控制强电装置。
实际应用中，通常继电器可以通过低电压控制高电压的一个器件。当左侧信号输入高电平时，继电器闭合，右侧2，3号端口连通；当左侧输入低电平时，继电器断开，右侧1，2号端口连通。
输入回路的高电平触发继电器闭合，从而实现控制输出回路的高电压连接。
原理图
模块参数
- 1.供电电压:5V
- 2.连接方式:3PIN防反接杜邦线
- 3.模块尺寸:4*2.1cm
- 4.安装方式:M4螺钉兼容乐高插孔固定
| 引脚名称 | 描述 |
|---|---|
| V | 5V电源引脚 |
| G | GND 地线 |
| S | 信号引脚 |

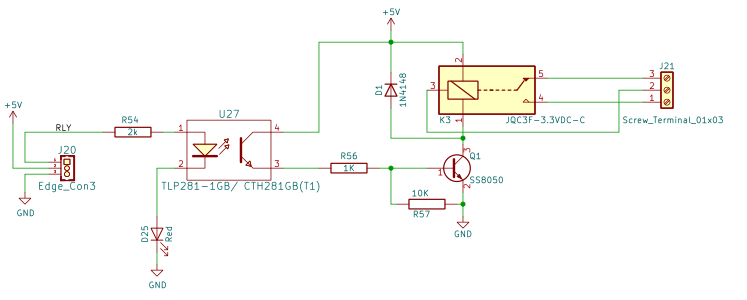

详细原理图

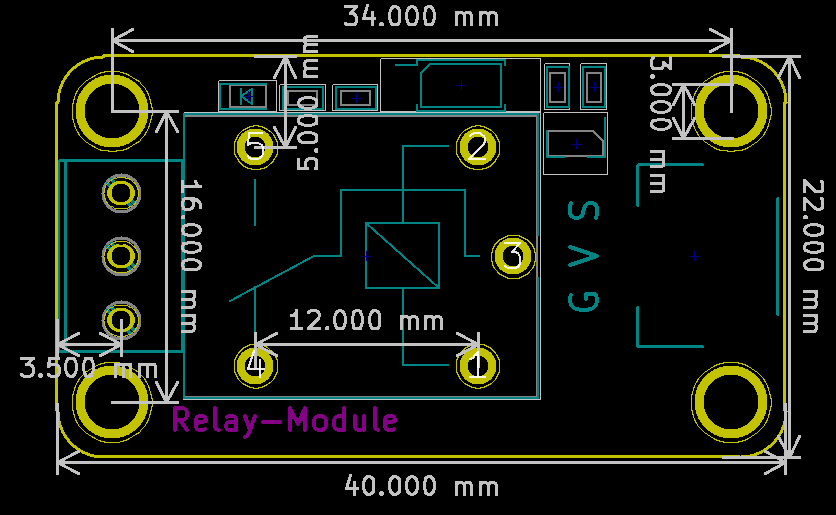

机械尺寸
示例程序
#define relay_pin A3 //设置继电器端口为A3
void setup(){
pinMode(relay_pin, OUTPUT); //设置继电器端口为输出模式
}
void loop(){
digitalWrite(relay_pin, HIGH); //设置继电器端口为高电平
delay(1000);
digitalWrite(relay_pin, LOW);
delay(1000);
}
